Jak vybrat lisovací čelisti na trubky podle systému fitinek (tvarovek)?

Krásný den všem řemeslníkům a domácím kutilům,

v dnešní době sehnat instalatéra, montéra rozvodů vody a topení je opravdu problém a tak se vůbec nedivím, že se na některé drobné práce vrháte sami a rozhodně Vám fandím.

Problematika je poměrně široká. Vždy byste měli mít potřebné znalosti, zvláště pak v případech tlakových spojů a rozvodů plynu se do těchto prací raději nepouštějte a nechte pracovat odborníky, kteří mají v dané oblastí potřebné vzdělání a zkoušky. Čili, pokud máte odvahu, chuť a zodpovědnost zvládnout základní rozvod topení, pojďme na takový jednoduchý návod:

Jak vybrat vhodný lisovací stroj, lisovací čelist s profilem a správným průměrem k Vaší tvarovce (fitince)?

Vše začíná výběrem materiálů, trubek, rozvodů a koncovek (fitinek - tvarovek) k zalisování a vždy nějakého "Systému" od konkrétního výrobce. Zřejmě jste koupili trubky a fitinky nějakých konkrétních průměrů a právě zmiňovaného "Systému" a nyní bude potřeba zvolit správné lisovací čelisti (lisovací profil + průměr) a samozřejmě lisovací stroj. Další možností je postup opačný, tzn. že máte stroj a konkrétní profily lisovacích čelistí různých průměrů a podle nich hledáte vhodný systém, kterých je na trhu opravdu mnoho. Stroj tak zřejmě máte svůj, od známého instalatéra nebo jste si jej vyhlédli v půjčovně třeba u nás :).

Mezi oblíbené výrobce lisovacích systémů patří Geberit, Sanha, Viega, Conex Bänninger a mnoho dalších, dále pak jste někdy viděli tato označení, např. M 15, V 18, TH 26. Hned u prvního M - znamená lisovací profil a 15 - znamená průměr lisované trubky v mm, to samé třeba TH je lisovací profil nejčastěji pro podlahovku a 26 je průměr zvolené trubky (resp. vnitřní průměr fitinky / tvarovky pro zalisování). Nyní je třeba zjistit k lisování ČEHO se daný profil konkrétního výrobce lisovacích strojů a čelistí používá.

Výrobci čelistí mají označené lisovací profily nejčastěji písmeny V / SV, M, TH, U, B aj. vesměs stejně, ale ne vždy platí kompatibilita na 100% křížem krážem pro konkrétní tvarovku vůči výrobci lisovacích nástrojů, rozdíl je mezi jednotlivými systémy a u každého výrobce to může být trošku jinak. Co někde zalisujete V (véčkem), jinde krimpujete M (emkem) atd.:

Obecně je to v povědomí takto - není to však přesné:

V / SV - lisování mědi, nerezu, oceli
M - lisování uhlíkové oceli, nerezu, mědi
TH - lisovaní podlahového topení, plasto-hliník

tyto výše uvedené profily jsou nejvíce používané, dále jsou např. dostupné tyto: F, U, UP, VP, VRX, G, B  aj.

Přesněji Vám však každý výrobce lisovacích čelistí poskytne seznam schválení lisovacích nástrojů pro každý systém, bez kterého skoro vždy kupujete zajíce v pytli. Mimochodem, sami koncoví prodejci fitinek a čelistí někdy poskytují nepřesné informace a internet je tak plný nesmyslů.

Uvedeme si příklad dle tabulky výrobce Rothenberger pro systém SANHA NiroSan Serie 9000 na vodu a vodní roztoky, technické plyny. Níže vidíte přesně vypsáno, které čelisti a s jakým profilem je možno pro systém SANHA NiroSan Serie 9000 použít a dokonce jsou přehledně vypsaná čísla konkrétní čelisti pro daný průměr trubky (dále varianta čelistí Standard - pro běžné velké lisy Rothenberger a varianta Compact pro menší lisovací stroje Rothenberger Compact. Lisovací profil je shodný u obou variant, verze Compact však zvládne lisovat kovová potrubí do max průměru cca 35 mm, zatímco velké stroje na Standardní čelistí, pak až např. do průměru 110 mm)

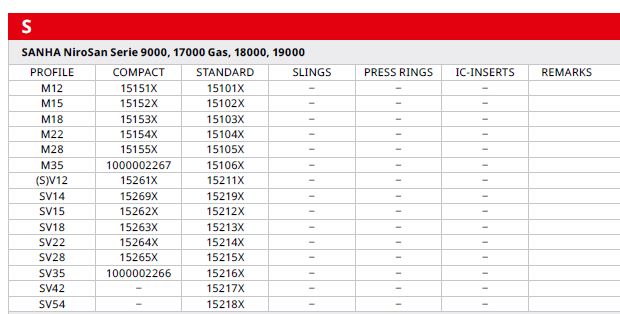

Tabulka čelistí Rothenberger pro systém SANHA NiroSan Serie 9000 (ukázka z katalogu):

Kompletní tabulku pro Rothenberger naleznete zde.

Je to tedy jednoduché, v tabulce si vyberete systém trubek a tvarovek, které se chystáte lisovat, podle průměru si vyberete vhodnou čelist a samozřejmě také zvolíte verzi čelisti Standard nebo Compact.

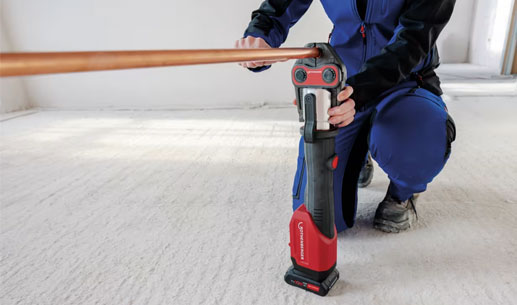

Lisovací stroje Rothenberger (příklady dle velikostí čelistí):

Pro čelisti Standard: Romax 3000, Romax 4000 (do 110 mm průměru, lisovací síla do 32 kN)
Pro čelisti Compact: Romax Compact TT, Romax Compact III (do 35 mm kov / 40 mm plast, lisovací síla do 19 kN)

Seznam kompatibility lisovacích systému a čelistí výrobce Rothenberger ke stažení zde.

To samé podobně platí pro žlutého výrobce REMS, kde jsou také rozdíly ve velikosti strojů pro menší čelist Mini / větší čelisti a také Vám přiložíme tabulku kompatibility.

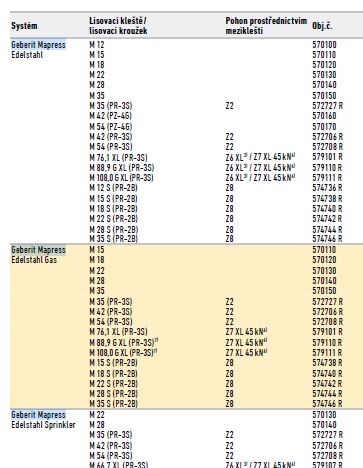

Příklad systému Geberit Mapress z tabulky Rems (čelisti standard):

Kompletní tabulku pro Rems naleznete zde.

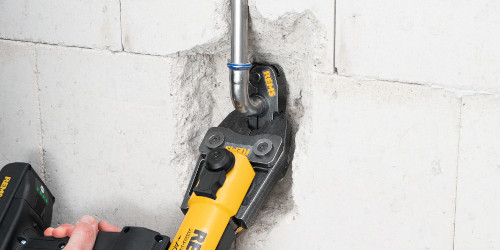

Lisovací stroje Rems (příklady dle velikostí čelistí):

Pro čelisti Standard: Stroje Rems Power-Press, Akku-Press, Akku-Press 22V, Akku-Press 22V Connected,  Power -Press SE a další do 32 kN max. průměr 108 mm
Pro malé čelisti Mini: Stroje Rems Mini Press 14V ACC,  Mini-Press 22V ACC, Mini-Press S 22V a další do 22 kN max. průměr 40 mm plast (35 mm kov)

Seznam  kompatibility lisovacích systému a čelistí výrobce REMS ke stažení zde.

Důležité:

Lisovací čelisti Standard různých výrobců velkých strojů jsou mezi sebou z velké části kompatibilní (nutno ověřit konkrétní lis a čelist, neboť použití čelisti jiné značky vede obvykle ke ztrátě záruky), naopak systémy pro malé čelisti různých výrobců nejsou kompatibilní prakticky nikdy, výrobci si drží své know-how. Stejně tak není možné u stejného výrobce zaměnit ve stroji velkou čelist za malou a naopak.

Mezi další výrobce lisovacích strojů a čelistí patří Ridgid, Milwaukee, ale o těch až jindy.

Přeji Vám příjemné a hlavně neprotékající zalisování a spoje :) Pokud stále nebudete vedět, napište, určitě Vám poradíme s výběrem.

Tom
