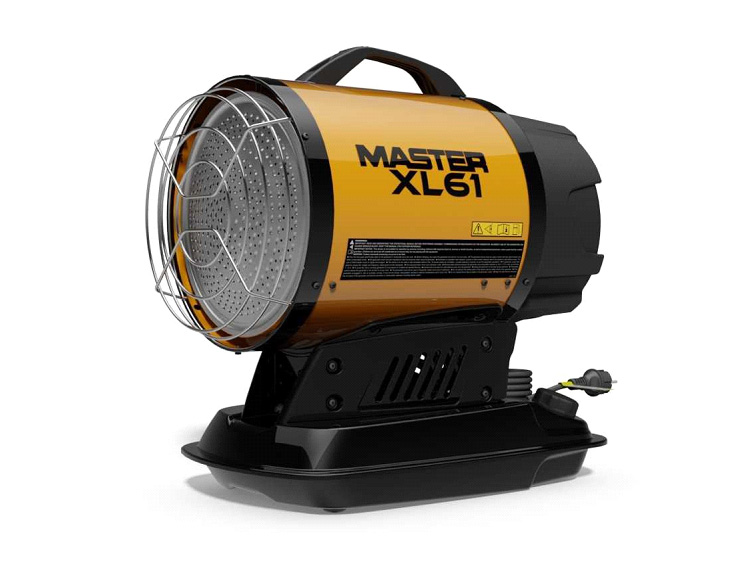

XL61 Infračervené naftové topidlo 17 kW MASTER

MASTER XL6 přenosné naftové INFRA topidlo 17 kW, extra mobilní v inovovaném provedení

Popis:

Naftové infračervené topidlo o výkonu 17 kW XL61 Master. Poskytuje sálající mobilní teplo.

NOVINKA

Velmi povedené malé mobilní infračervené topidlo Master XL6 vybavené madlem pro snadné přenášení. Topidlo MASTER XL61 je vybaveno keramickou spalovací komorou, nádrží na naftu, elektronickým zapalováním a sálavým diskem z nerezové oceli. Poskytuje příjemné sálavé INFRA teplo.

Topidlo je často používáno na stavbách, v dílnách a halách jako rychlý a mobilní zdroj tepla.

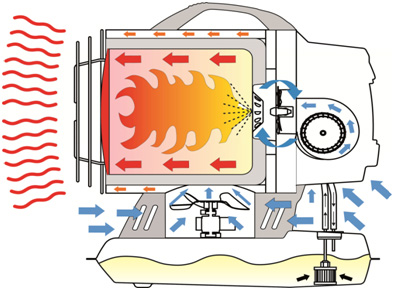

Jak to funguje?

Proud vzduchu nezbytný pro zajištění správného spalování zajišťuje ventilátor vnitřního hořáku. Vzduch vstupuje k hořáku a mísí se s proudem vysokotlakého paliva. Průtok paliva je zajištěn elektrickým čerpadlem, které nasává palivo ze zásobníku a pod vysokým tlakem ho přenáší do trysky.

Technické parametry:

Napětí (V/Hz): 220-240/50Hz
Výkon max. (kW): 17
Výkon (kcal/h): 14.600
Výkon (Btu/h): 58.000
Proud (A): 0,85
Palivo: nafta/ELTO
Max. Spotřeba (kg/hod.): 1,35
Objem nádrže (l): 11
Hlučnost dB(A) v 7m: 68
Rozměry rařízení (mm): 560 x 345 x 575
Hmotnost čistá (Kg): 19
Systém: hořák s vysokotlakou tryskou, keramická spalovací komora, tepelná deska - sálavý disk z nerezové oceli AISI 309 S
Tlak čerpadla: (bar): 9,5
Termostat přehřátí (°C): 80
Pojistka (A): 1
Protinaklápěcí spínač: na desce

Klíčové parametry:

Čerpadlo: Elektrické čerpadlo s elektroventilem
Tryska: DANFOSS 0,40 GPH 80° LE H
Ovládání plamene: Elektronická deska s displejem pro diagnostiku
Zapalovač: Bifilární elektrody
Palivový filtr: Papírový filtr 5 µm in-line - Ø 40 mm
Motor: Motor chlazení se stínovým pólem, rotace po směru hodinových ručiček, 2600 ot/min
Nádrž: Pozinkovaná, kovová
Vstupní filtr: Filtr 180 µm
Tepelná deska: Sálavý disk z nerezové oceli AISI 309 S
Spalovací komora: Keramická vlákna
Palivoměr: Na desce
Termostat okolního prostředí: Knoflík pro regulaci a displej na desce

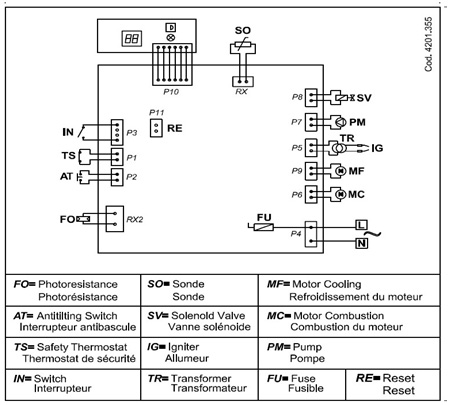

Schéma zapojení:

FO = Fotorezistence, SO = Sonda, MF = Motor chlazení, AT = Protinaklápěcí spínač, SV = Elektromagnetický ventil, MC = Motor spalování, TS = Bezpečnostní termostat, IG = Zapalovač, PM = Čerpadlo, IN = Spínač, TR = Transformátor, FU = Pojistka, RE = Reset

Upozornění:

Jako palivo je vhodná nafta. Je možno také použít Extra lehký topný olej, který je výrazně levnější, pokud máte 100% jistotu o jeho kvalitě. Pančované ELTO a klasické lehké topné oleje mohou topidlo nenávratně poškodit.

U topidel s nepřímým spalováním je při použití vlastní odtahové roury nutno zachovat odkryté průduchy na komínku, aby zůstal zachován přirozený odtah spalin komínovým efektem a nedošlo tak k zanesení spalovací komory naftového topidla.

Topidlo při provozu spotřebovává kyslík, dbejte na dostatečné větrání vytápěných prostor.
